Technische Daten zu Artikelgruppe 114409
POE Plus Power over Gigabit Ethernet Injektor 35W High Power

Der Industrial Gigabit Ethernet Power over Ethernet Injector speist Endgeräte nach IEEE 802.3at und IEEE 802.3af Standard mit 10Base-T Ethernet, 100Base-TX Fast Ethernet oder 1000Base-T Gigabit Ethernet und bis zu 35W Betriebsstrom Integrierte Befestigungslöcher ermöglichen Wandmontage ohne zusätzliche Panels oder Montage auf 35mm DIN Hutschiene in Kombination mit Rastelementen.
Technische Daten
Produkt	Industrial Gigabit Ethernet PoE Injektor nach IEEE 802.3at Standard
Port(s) elektrisch	Daten Eingang: 1000Base-T Gigabit Ethernet 10/100/1000MBit/s
PoE Ports	Daten Ausgang: 1000Base-T Gigabit Ethernet 10/100/1000MBit/s Strom Ausgang: IEEE 802.3at +56V DC 35W Load min./max. 0A / 0.625A Load reg. 5 % Line reg. 1 % Ripple 1 % Noise 2 % Noise bandwidth from DC to 20MHz Terminated with a 47uF Capacitor and 0.1uf MPE Capacitor of proper polarity
Pinbelegung PoE	Pin 1 2 3 4 5 6 7 8 Daten 1000Base A+ A- B+ C+ C- B- D+ D- Daten 100Base RX+ RX- TX+ TX- Power V DC (+) V DC (+) V DC (-) V DC (-)
LEDs	grün: PoE normal output nach IEEE 802.3at
Gehäuse	Kunststoff
Montage	Artikel Befestigung 114409DH 114409DHL Wand Hutschiene
Abmessungen	LxBxH 125x75x38mm
Stromversorgung	100V AC .. 240V AC intern 47Hz .. 63Hz 0.75A @ 120V AC 0.39A @ 230V AC
Efficiency	80% min. at Full Load, @ 120V AC
Einschaltstoßstrom	120V AC: 25A max. 230V AC: 50A max.
Betriebstemperatur	-40°C .. +70°C
Kühlung	Lüfterlos - Free air cooling
relative Luftfeuchtigkeit (nicht kondensierend)	5% .. 90%
Lagertemperatur	-40°C .. +85°C
Konform mit	EN55022 Class B, FCC Class B, UL 1950 (keine Zertifizierung), CSA 22.2, EN60950-1
Ursprungsland	Taiwan
Bestellinformation Artikel 114409021 PoE Injektor Gigabit Ethernet IEEE 802.3at -40°C~+70°C 114409022 PoE Injektor Gigabit Ethernet IEEE 802.3at -40°C~+70°C DINRail Bestellinformation Zubehör 114462505 PoE Splitter 40..60V DC 5V / 5A 25W GbE 802.3at 114462512 PoE Splitter 40..60V DC 12V / 2.08A 25W GbE 802.3at 114462524 PoE Splitter 40..60V DC 24V / 1.04A 25W GbE 802.3at 063600001 19" Einsatz mit DIN Hutschiene für Netzwerk-Verteiler

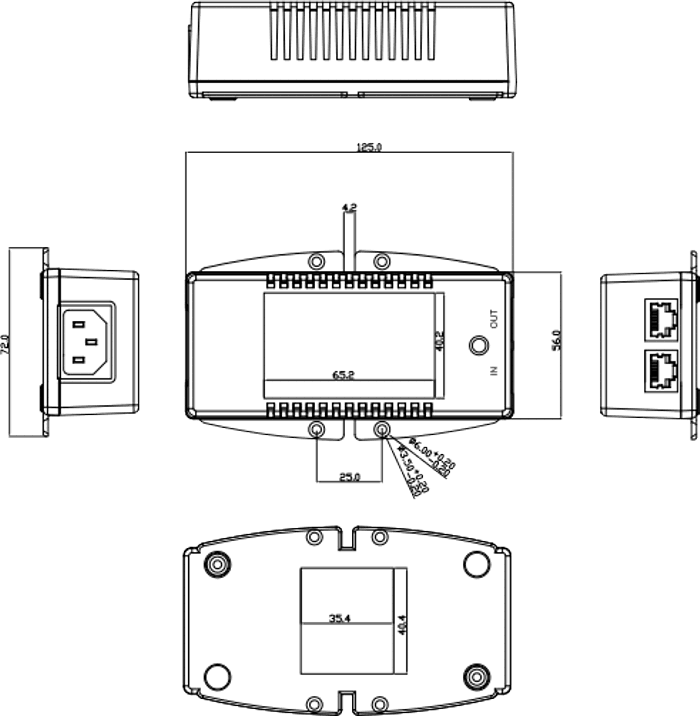

Maßzeichnung
