Technische Daten zu Artikelgruppe 0959531
4-Port LWL Bridge analog 0..20mA Stromschnittstelle

LWL Sender und LWL Empfänger zur unidirektionalen Übertragung von bis zu 4x analogen Stromschnittstellen 0-20mA über multimode LWL Leitung. Für eine Kommunikationsverbindung wird ein Sender und ein Empfänger benötigt. Bei Verwendung von ST (BFOC) oder SC Steckverbindern ermöglicht der erweiterte Temperaturbereich von -40°C bis +70°C den Betrieb in nicht klimatisierten Bereichen.
Technische Daten
LWL Link	Fasern multimode simplex singlemode simplex Wellenlänge 1300 nm 1310 nm optisches Budget 13 dB 17 dB Reichweite 5km (1dB/km) 30km (0.4dB/km) größere Reichweite auf Anfrage
LEDs	grün rot PWR FAIL Stromversorgung (V DC) Fehler
Montage	35mm DIN Hutschiene
Abmessungen	BxHxT 60x120x110mm
Alarmkontakt	24V DC (1 A) 60V DC (0.3A)
Gewicht	500 g
Stromversorgung	Betriebsspannung 12 .. 30V DC an Schraubklemmen andere Spannung auf Anfrage möglich
Stromverbrauch	200mA @ 24V DC
Betriebstemperatur	LWL ST SC E2000 Temperatur -40°C .. +70°C -40°C .. +70°C -20°C .. +55°C
EMV elektromagnetische Verträglichkeit	EN61000-6-2 (2001) EN55032 Kl. B (1998) +A1 +A2
Potenzialtrennung	500V DC gegen Betriebsspannung
Bestellinformation Artikel 09591521 LWL Bridge 4x analog 0..20mA Multimode ST/BFOC Sender 09592521 4-Port LWL Bridge analog 0..20mA Multimode ST/BFOC Empfänger 09591523 LWL Bridge 4x analog 0..20mA Multimode SC Sender 09592523 4-Port LWL Bridge analog 0..20mA Multimode SC Empfänger 09591531 LWL Bridge 4x analog 0..20mA Singlemode ST/BFOC Sender 09592531 4-Port LWL Bridge analog 0..20mA Singlemode ST/BFOC Empfänger 09591533 LWL Bridge 4x analog 0..20mA Singlemode SC Sender 09592533 4-Port LWL Bridge analog 0..20mA Singlemode SC Empfänger 09591535 LWL Bridge 4x 0..20mA Singlemode E2000 Sender -20..55°C 09592535 4-Port LWL Bridge 0..20mA Singlemode E2000 Empfänger -20..55°C Bestellinformation Zubehör 11522024R Netzteil DIN rail 85..264V AC -> 24V DC 1.0A 24W -20..70°C

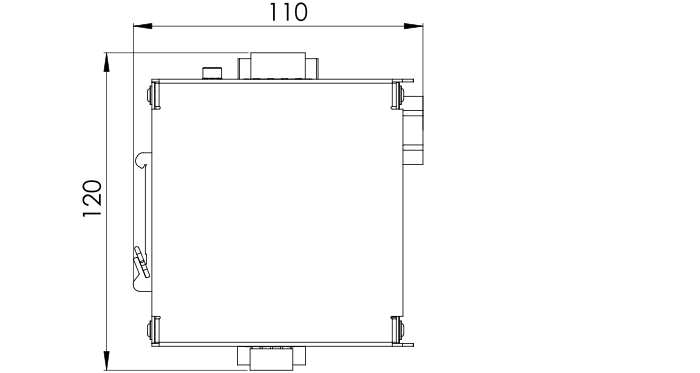

Maßzeichnung
Die Produktbeschreibung wurde mit größter Sorgfalt erstellt. Für Irrtümer oder Fehler wird keine Haftung übernommen. Änderungen vorbehalten.
